天津钢铁集团有限公司动力厂危化品单元（制氧
发布时间：2022-04-13 12:53
安全评价报告信息公开表
项目编号：（合同编号）DR20210914-23484
|
项目概况 |
项目名称 |
天津钢铁集团有限公司动力厂危化品单元（制氧、煤气柜区域）安全现状评价报告 |
|
项目地址 |
天津市东丽区津塘公路398号 |
|
项目所属行业 |
黑色金属冶炼和压延加工业 |
评价类型 |
安全现状评价 |
|
项目简介 |
天津钢铁集团有限公司动力厂是天津钢铁集团有限公司下属单位之一，是公司支持性服务单位。负责为各生产分厂输送氧、氮等工业用气，蒸汽、冷风、高炉煤气、转炉煤气、焦炉煤气、天然气、水、电等能源介质。
本次评价对象为天津钢铁集团有限公司动力厂危化品单元12000制氧系统和煤气柜区域，具体见下表。
|
序号 |
装置及主要公用工程 |
生产/储存规模 |
数量 |
备注 |
|
一 |
生产装置 |
|
|
|
-
|
12000制氧系统 |
氧[压缩的]（10000Nm3/h）、氧[液化的]（750Nm3/h）、氮[压缩的]（13000Nm3/h）、氮[液化的]（200Nm3/h）、氩[压缩的]（150Nm3/h）、氩[液化的]（230Nm3/h） |
1套 |
制氧车间、包含有1台离心式空气压缩机、离心式氧气压缩机等。 |
|
二 |
储运设施 |
|
|
|
|
1 |
制氧系统 |
|
|
|
|
1.1 |
制氧系统罐区 |
6800m3 |
10台 |
3个400m3的氧气球罐，1个400m3的氮气球罐，3个1000m3的氧气球罐，2个1000m3的氮气球罐，1个200m3的氩气球罐 |
|
1.2 |
液体储槽 |
150m3*4（4合1） |
1台 |
内含150m3液氧储槽两个，一个在用，一个已停用；150m3液氮储槽1个；150m3液氩储槽1个。 |
|
2 |
煤气柜区域 |
|
|
|
|
2.1 |
16.5万m3高炉煤气柜 |
有效容积13.5×104m3 |
1座 |
干式稀油密封性煤气柜。 |
|
2.2 |
8万m3转炉煤气柜 |
有效容积7.5×104m3 |
1座 |
干式稀油密封性煤气柜。 |
|
2.3 |
10万m3高炉煤气柜 |
有效容积8.5×104m3 |
1座 |
干式稀油密封性煤气柜。 |
|
2.4 |
5万m3转炉煤气柜 |
有效容积4.5×104m3 |
1座 |
干式稀油密封性煤气柜。 |
|
三 |
公用工程 |
|
|
|
|
1 |
制氧系统 |
|
|
|
|
1.1 |
10kV变配电室 |
400m2 |
1座 |
设置2台1250kVA、2台630kVA的干式变变压器。 |
|
1.2 |
制氧系统办公楼 |
1376.1m2 |
1座 |
3层 |
|
1.3 |
备件库/水泵房 |
2464.12m2 |
1座 |
|
|
2 |
煤气柜区域 |
|
|
|
|
2.1 |
16.5×104m3高炉煤气控制室 |
132.8m2 |
1座 |
|
|
2.2 |
8×104m3转炉煤气控制室及加压站 |
132.8m2 |
1座 |
|
|
2.3 |
10×104m3高炉煤气控制室及加压站 |
132.8m2 |
1座 |
|
|
2.4 |
5×104m3转炉煤气控制室及加压站 |
30m2 |
1座 |
|
|
3 |
其他 |
|
|
|
|
3.1 |
28000制氧系统35kV变配电站 |
300m2 |
1座 |
35kV变压器2台，10kV 变压器9台，站用变2台，直流屏1面。液阻柜4台，35KV高压柜10面，10KV高压柜34面，低压柜67面 |
|
3.2 |
28000制氧系统10kV变配电站 |
600m2 |
1座 |
变压器4台，站用变1台，10kV开关柜16面，直流屏1组，自耦变一台，电抗器一台，低压柜22面。 |
|
3.3 |
28000制氧系统循环水泵房 |
300m2 |
1座 |
|
本次评价12000制氧系统生产过程中使用的原辅材料主要为空气，原辅材料不属于危险化学品，产品为氧[压缩的或液化的]、氮[压缩的或液化的]、氩[压缩的或液化的]，氧[压缩的或液化的]、氮[压缩的或液化的]、氩[压缩的或液化的]以及煤气柜区域的煤气属于《危险化学品目录》（2015版）中规定的危险化学品。 |
|
评价机构及目组情况 |
评价机构 |
中安广源检测评价技术服务股份有限公司 |
|
机构资质证书号 |
APJ-（津）-007 |
资质有效期至 |
2024.12.15 |
|
|
姓名 |
资质证书编号 |
专业 |
|
项目组组长 |
赵丹丹 |
S011037000110191000865 |
安 全 |
|
项目组成员 |
査立强 |
1500000000200627 |
电 气 |
|
孟征祥 |
1800000000300689 |
机 械 |
|
王 露 |
1800000000201220 |
冶金/有色金属 |
|
苏 宁 |
S011037000110191000749 |
化工工艺 |
|
司红梅 |
S011037000110191000776 |
化工机械 |
|
报告编制人 |
赵丹丹、査立强、孟征祥、司红梅、苏宁、王露 |
过程控制负责人 |
张巧苓 |
|
报告审核人 |
刘迁 |
技术负责人 |
李严 |
|
评 价现 场 |
现场勘验人员 |
赵丹丹、司红梅 |
现场勘验时间 |
2022.3.18 |
|

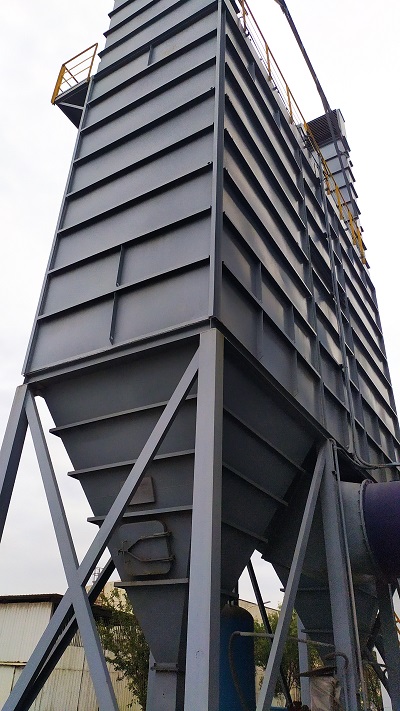

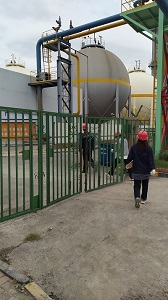

现场勘验图像 |
|
|
评 价结 论 |
截至报告出具日期，天津钢铁集团有限公司动力厂危化品单元（制氧、煤气柜区域）评价范围内的评价对象在落实本报告提出的对策措施和建议并保持现有安全水平的情况下，本次评价范围内的生产系统、公用工程及辅助生产设施的安全管理、外部安全条件、总平面布置、主要装置及设施、公用工程等方面符合国家有关法律、法规、标准、规范的要求，安全状况可以接受。 |
|
报 告签 发 |
报告签发人： |
张志鹏 |
签发时间 |
2022.4.10 |
|
|
|
|
|
|
|
